Beskrivning
Anslut din lampa till DCL-kontakten

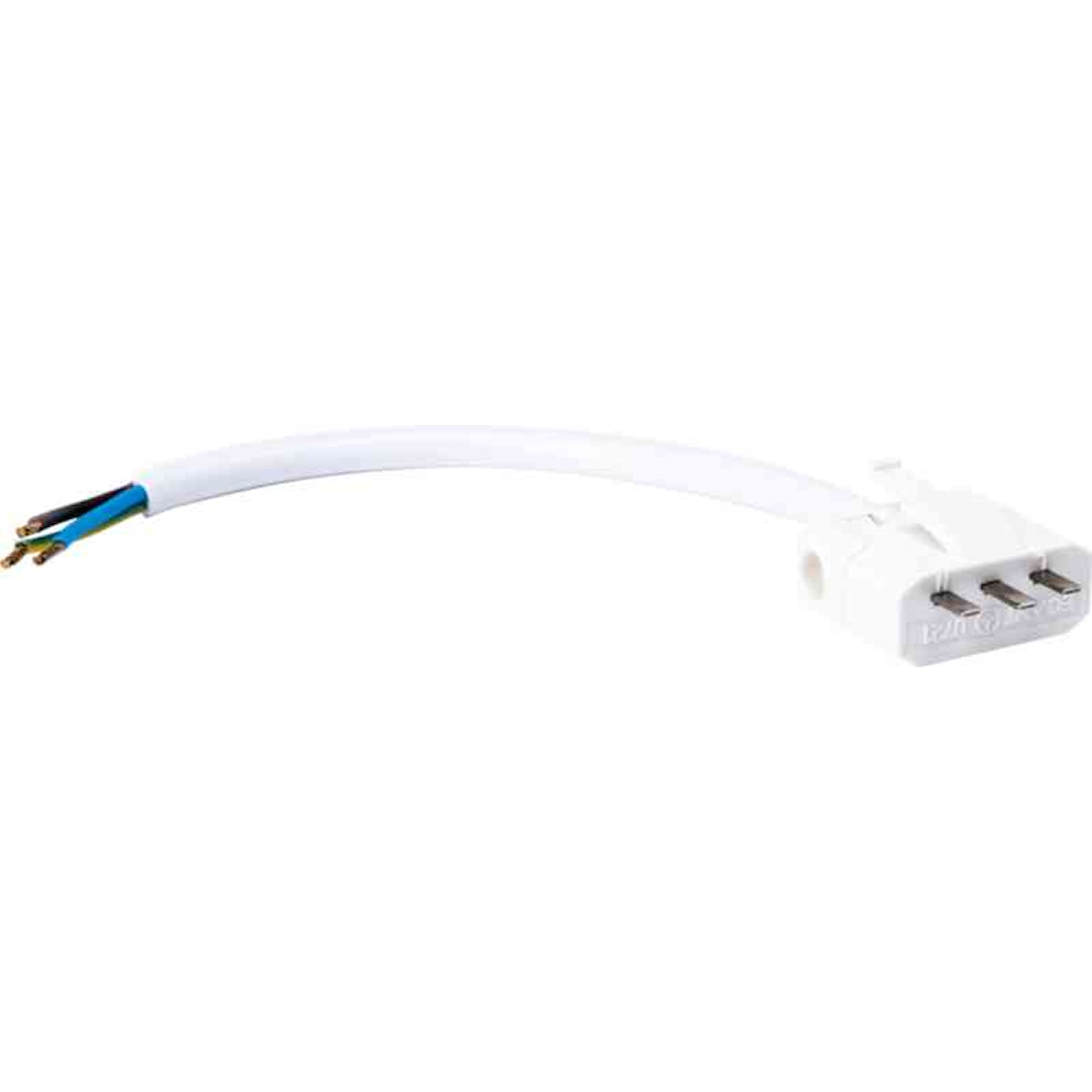

Armatursladd med DCL-kontakt och 15 cm kabel. Används där man har den nya typen av standardiserade uttag för fönsterbelysning, vilket är det som installeras i nybyggen idag. Sladden är jordad med tre ledare. Denna kabel är till för armaturer som du ansluter till en kopplingsplint i din takarmatur där takuttaget sitter alldeles ovanför armaturen.
Det nya med dessa typer av kontakter är att det finns en funktion som låser fast kontakten i uttaget. För att koppla loss håller man inne den återfjädrande bygeln mot kontakten så går den att dra ur.
De tre ledarna
Anslutningskabeln har kabel med dimensionen 3x0,75mm2 vilket är standard för anslutning av belysningsarmaturer. Ledaren kopplad till det mittersta stiftet är jordledaren. De två övriga ledarna är fas och nolla. I nybyggen är alla uttag för DCL jordade, men inte alla armaturer är det. Du märker om din armatur har skyddsjord om det finns en gulgrön ledare i kopplingsplinten eller om det finns en skruv med en bricka i själva metallen uppe i koppen.
Monteringstips
Se till att montera stickproppen medan du har lampan i lämplig arbetshöjd på ett bord så att du på ett säkert sätt kan montera anslutningskabeln i kopplingsplinten. Om det är en med snabbkopplingar, tryck ner på kopplingen för att öppna hålet och för in kablarna. Se till att inga koppartrådar sticker ut. Om det är en skruvplint, skruva upp och för in kopparkabeln i hålet och skruva åt. Kontrollera alltid genom att dra i kablarna en och en att de sitter fast.
Om du behöver en längre kabeln har vi andra produkter för det. Om du skulle behöva montera kontakten direkt på kabeln har vi även detta.
Specifikationer
| Kabellängd (mm): | 150 |
| Kabeltyp: | Lampkabel |
| Kapslingsklass: | IP20 |
| Antal ledare: | 3 |
| Typ av stickpropp: | DCL |
